まず最初に・・・
↑↑↑
ハザードスイッチをクリックして
装着後の動画をご覧ください。
ハザードスイッチが点滅します！
消灯後にじわ〜っと復帰します！
エーモン工業の通販サイトで販売中の
「ハザードスイッチ点滅ユニット」
「ハザードスイッチ点滅ユニット」は、スモールＯＮ時のハザード動作において、
左右ウィンカーの点滅と完全に同期してハザードスイッチ照明を点滅させる
オリジナルなユニットです。点滅終了時には、約３秒後からゆっくりと元の
イルミの明るさに復帰するという、ユニークな機能を備えています。
このユニットの取り付け方法としては、２つの方式があります。
★適合表★
配線方式A （ハザードＳＷにウィンカー線が来ている場合）
配線方式B （ハザードＳＷにウィンカー線が来ていない場合）
ラクティスは、ハザードスイッチにウィンカー線が来ていないので
「配線方式B」になります。
 |
加工前の状態です。 ナビの右にハザードSWがあります。 これを点滅させるのが今回の目的です。 |
| まず、パネルを外す前に シフトレバーのノブを外します。 ノブはねじになっているので 左に回せば外れます。 |
 |
 |
そして、下側パネルを外します。 パネルはハメコミになってます。 「内張はがし（パネルリムーバー）」を使います。 |
| 次に、上側パネルも外します。 こちらもハメコミだけです。 |
 |
 |
ハザードスイッチの裏に来ている 灰色コネクタが、今回の目的の コネクタです。 |
| 灰色コネクタの赤線がイルミ電源なので ここを切断します。 切断したコネクタ側にユニットの黄色線を、 車両側にユニットの赤線を接続します。 アースは白/黒です。 ユニットの黒線を接続します。 |
 |
 |

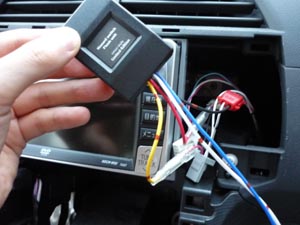

ユニットを取り付けたところ |
| 右ウィンカーと左ウィンカーの信号は グローブボックス裏のインパネJ/Bから 取ります。 イＲの３番（薄緑）が右ウィンカー ユニットの青線を接続します。 イＲの２番（緑）が左ウィンカー ユニットの白線を接続します。 装着済みの車速感応ドアロックユニットが 写っていますが、気にしないでください。 インパネＪ／Ｂの図 |
 |
 |
ウィンカー線の２本は長さが足りないので 別のコードで延長して本体へ接続する 形となります。 パネルを元に戻せば完成です。 |
取り付け後、実際に使用してみると、メーカー純正の機能みたいで
後付け感が全くありません。当たり前のように点滅してくれます。
あまり目立たないかもしれませんが、キラリと光る渋いアイテムでは
ないかと思います。玄人向けのこだわりの一品という感じです。
特に、リバース連動ハザードユニットを
装着しているクルマにはオススメです！
（夜間のバック時にハザードＳＷも点滅してくれます）
【余談ですが・・・】
ハザードＳＷだけでなく、その他のイルミ照明をハザードに連動させて
点滅させてしまうということも可能だと思います。やる人いるかな？
--------------------------------------------------
この商品は、エーモン工業さんと私の共同開発商品です。
エーモン工業さんが企画し、私が製作を担当しています。
お問い合わせはエーモン工業さんへお願いします。
--------------------------------------------------
