誰でも簡単にドアとイルミに連動できて
しかもメーカー純正品より高機能♪
フットライト（フットランプ）を自作して装着しました。
ドアオープン時には明るく光り、
イルミＯＮ時には やさしく（減光して）光る
という仕様です。
今まで、フットライトをドアとイルミの両方に連動して点灯させようとすると
リレーやダイオードを使ったりしてかなり面倒な配線になっていました。
また、走行中には眩しすぎたり、他の機能に影響が出てしまったりする
問題がありました。 という訳で、専用のコントローラーを開発しました〜。
 |

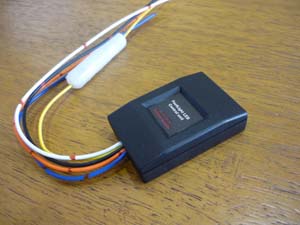

新商品！！ フットライトＬＥＤコントロールユニット です。 自作フットライト・自作フットランプには このユニットの併用がお勧めです！ |
| フットライトに使用するＬＥＤです。 今回はテープＬＥＤの白色を選択。 No.1836 テープLED（白色） ×２ No.1834 テープLED電源ハーネス ×２ |
 |
全体接続図
ラクティスへの接続情報はここをクリック
 |
車両側へ接続するための部材を作りました。 黄・青・橙コードの車両側接続先が とても細い線なので、白い分岐タップを 使用してみました。 黒コードの車両側接続先は とても太い線なので、青い分岐タップです。 |
| ユニット本体側コードにも ギボシ端子を付けました。 |
 |
 |
グローブボックスを外して インパネJ/Bが見えるようにします。 |
| インパネJ/Bです。 他の後付けユニットも付いているので ゴチャゴチャしています。 |
 |
 |
イＡコネクタへの接続 29番の細い緑線がイルミ電源 コネクタを外して作業するとラクです。 黒いカバーを引き上げると外れます。 |
| イＫコネクタへの接続 1番の太い白/黒線がアース 2番の細い桃色線がルームランプ信号 5番の細い青線が常時電源 |
 |
 |
テープＬＥＤを用意。 今回は防水にする必要がないので 電源ハーネスを差し込んだだけです。 |
| 運転席足元の設置場所です。 |  |
 |
助手席足元の設置場所です。 |
（カメラの関係で実際の点灯よりも暗く写っています）
「フットライトＬＥＤコントロールユニット」には
「お遊びモード」というのがあります。
デモンストレーション用として
ホタルのように光らせることができます。
（カメラの関係で実際の点灯よりも暗く写っています）
お遊びモードに入ると５回点滅した後に
ホタル点灯を繰り返し、お遊びモードから
抜け出す時には３回点滅します。
--------------------------------------------------
この商品は、エーモン工業さんと私の共同開発商品です。
エーモン工業さんが企画し、私が製作を担当しています。
お問い合わせはエーモン工業さんへお願いします。
--------------------------------------------------
