ホームノアの部屋>LED間接照明



LED間接照明




車内天井をライトアップする「LED間接照明」を設置しました。


これが完成状態です。

↓↓↓



(バックドアを開けて前方を見た写真)


なかなかイイ感じ〜♪






使用した部品

「3連サイドビューLED(白)」×4個
 (エーモン工業製)
「LED間接照明ユニット」×1個
 (エーモン通販事業部製)

機能としては、
ACCオンで100%の明るさで点灯
イルミONで減光点灯(減光率は3段階)
変光時は、じわ〜っと変化。

3連サイドビューLEDの中身です。

コードを半田付けすることで
連結して使用可能です。
3連サイドビューLEDに付いている
コードが少し太めで短いので、別に
細いダブルコードを用意しました。
細いダブルコードを半田付けして
ケースに入れます。

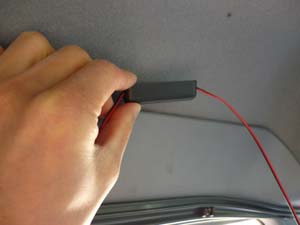

窓の上にあるカバーと天井の隙間に
3連サイドビューLEDを設置します。
ただ挿し込んだだけです。
コードも押し込んで見えなくします。
点灯したところ。

光がイイ感じに拡がっています。
片側に2つ、両側で合計4つ設置しました。

昼間でもしっかりとLEDの存在感を
アピールしてます。
LED間接照明ユニットは助手席足元へ。

電源等はオーディオ裏から
簡単に取れます。
設置完了♪

あとは、イルミON時の明るさを
 3%、10%、30%
の中から選べばOK。
(私は初期状態の10%にしています)




全体の接続図





常時・ACC・イルミ・アースの4本はオーディオ裏から
全て取れるので、装着は意外と簡単ですよ〜♪








--------------------------------------------------
この商品は、エーモン工業さんと私の共同開発商品です。
エーモン工業さんが企画し、私が製作を担当しています。
お問い合わせはエーモン工業さんへお願いします。
--------------------------------------------------






(これらの製作・改造等は各自の責任で行ってください。)
