運転席ウィンドウは、２段階スイッチにて上下オート動作が可能です。
しかし、その他のウィンドウはオート動作ができません。
そこで、自作回路にてオート動作ができるようにしました。
オート動作させるには、ウィンドウスイッチを一定時間押しっぱなしにする操作を
電子回路で自動で行なわせれば良いわけですが、オート動作用のスイッチを
新たに増設するのは格好悪い（面倒）なので、既存のスイッチをダブルクリック
することによりオート動作させることにしました。
ダブルクリックしなければウィンドウ操作は通常通りになります。
 |
まずは運転席ドアの内張りをはがします。 ミラー部分の黒いカバーを外し、 ネジを4ヶ所外します。 スイッチパネル部分を外してコネクターを抜きます。 ドアハンドル部分をうまく抜きながら内張りを外しましょう。 最初は難しいですが、慣れれば非常に簡単です。 最初の1回だけ、外し方を知っている人に 手伝ってもらうと楽でしょう。 |
 |

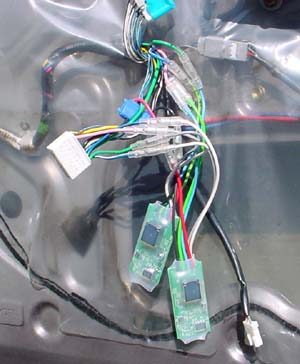

乳白色のコネクターから出ている配線に ユニットを接続します。 接続後には安全の為、ユニットをビニルテープで ぐるぐる巻きにします。 作業は結構簡単です。 助手席ウィンドウとスライドドアウィンドウの２ヶ所を オート化したので、ユニットを２つ使用しています。 ここに取り付けると運転席でのダブルクリックは 検出しますが、助手席とスライドドアのスイッチでは ダブルクリックを検出しません。 子供がイタズラでスイッチ操作をすることが考えられるので 運転席スイッチのみ検出するほうが安心です。 |
助手席ウィンドウを運転席スイッチにてオート化する配線
後部スライドドアウィンドウを運転席スイッチにてオート化する配線
上記の配線は、タウン/ライトエースノア１〜３型共通だと思います。
（スライドドアパワーウィンドウ付き車のみ）
1型の配線図
２・３型の配線図
使ってみて・・・・・結構便利だと思います。
慣れてしまうと、「無いと不便な装置」です。
欲しいかたはこちらへ
