| SBU01のコード | 接続先 | 信号名 |
| 赤 | ＢＣＭの22番（白） | 常時電源 |
| 黒 | ＢＣＭの2番（黒） | アース |
| 灰 | ＢＣＭの24番（赤） | ACT+ |
| 白 | ＢＣＭの23番（緑） | ACT- |
| 橙 | ＢＣＭの30番（青） ※インテリキー無し車 ＢＣＭの31番（黄） ※インテリキー付き車 |
キー(+) ＩＧ電源 |
| 黄 | 未使用 | キー(-) |
| 青 | 未使用 | ハザード |
| 緑 | サイレンへ | サイレン |

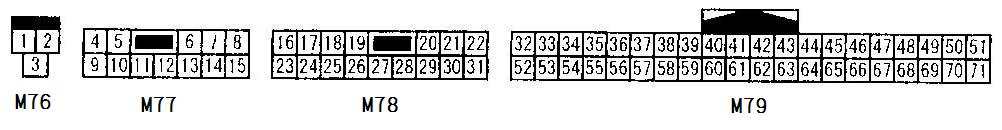

コネクタ情報
BCMのコネクタ（グローブボックス裏）
BCMは黒いBOXです
日産・セレナ（C25系）へのサイレンバックユニットの取り付け情報
| SBU01のコード | 接続先 | 信号名 |
| 赤 | ＢＣＭの22番（白） | 常時電源 |
| 黒 | ＢＣＭの2番（黒） | アース |
| 灰 | ＢＣＭの24番（赤） | ACT+ |
| 白 | ＢＣＭの23番（緑） | ACT- |
| 橙 | ＢＣＭの30番（青） ※インテリキー無し車 ＢＣＭの31番（黄） ※インテリキー付き車 |
キー(+) ＩＧ電源 |
| 黄 | 未使用 | キー(-) |
| 青 | 未使用 | ハザード |
| 緑 | サイレンへ | サイレン |
