＜プレオへの取り付け説明書＞
bun-00２(2001.10.03) ────────────────────中川様の作成文書です。
１．はじめに
基本的な部分は、八木澤望氏の作成した「アンサーバックユニットの取りつけ方法」に従ってください。この説明書では、八木澤氏の「取りつけ方法」の順番にそって、スバル・プレオのキーレスエントリー付き車への取り付けを説明しています。
２．取り付け説明
１）リレーの取り付け…画像１参照
① まずは、プレオのインパネロアカバー（右の小物入れがある部分の少し左側の部分のカバーで、樹脂のビスクリップと金属クリップで止まっています）と、コラムカバー（ハンドルが付いている部分の上下２分割のカバーで、プラスのビスで固定されていて、上下の分割部はツメで引っかかっています）を外します。
すると、ハザードスイッチにつながっている１３極黒のカプラ（１３個の端子がささる黒色の配線コネクターです）が見つかります。
② そのカプラから、常時電源につながっている白線と、各ウインカーランプにつながっている赤黄線（赤い線に黄色のストライプ）と緑赤線（緑の線に赤いストライプ）を見つけます。
１３極黒のカプラを外した方が、作業がやりやすいと思います。
見つかりましたら、八木澤望氏の「取りつけ方法」１．リレーの取付に従って、リレーの赤線をプレオの白線に、リレーの白線をプレオの赤黄線、緑赤線に、それぞれ青のワンタッチカプラ（市販品でエレクトロタップとも言う）を使って結線します。
③ その他、点灯確認などは、八木澤望氏の「取りつけ方法」に従ってください。

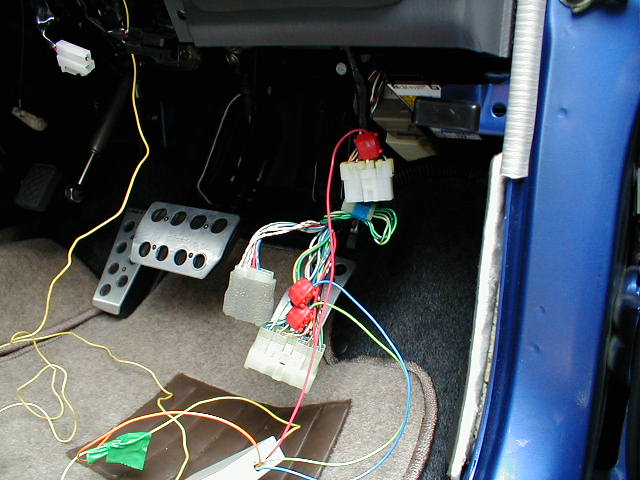

２）アンサーバックユニット本体の取り付け…画像２参照
① まずは、車体のキーレスエントリーコントロールユニットを探します。インパネ右下のフードを開けるときに引っぱるレバーの裏奥あたりにあります。キーレスで開錠施錠しながら覗き込めば、カチカチ音がしているのですぐ分かると思います。
すると、そのユニットに１０極白のカプラがささっていて、その線の中から常時電源につながっている白線を見つけます。やはり、１０極白のカプラをユニットから外した方が、作業がやりやすいと思います。
② 見つかりましたら、八木澤望氏の「取りつけ方法」２．ユニット本体の取付に従って、ユニットの赤線をプレオの白線に、赤のワンタッチカプラ（市販品でエレクトロタップとも言う）を使って結線します。
③ 次は、１８極白のカプラ（リアハーネスとフロントハーネスをつなぐカプラ）を探します。先ほどの、キーレスユニットの近くの更に奥の方にあります。このカプラの片側はフロアーマットの下から出てきています。
見つかったら、１８極白カプラの線の中から、フロント右のドアロックモーターにつながっている緑黄線と緑白線を見つけます。やはり、１８極白のカプラを外した方が、作業がやりやすいと思います。（その際、一緒に線が束なっているもう少し小さいカプラも外せば、１８極白カプラが手前に引き出せます）
④ 見つかりましたら、八木澤望氏の「取りつけ方法」２．ユニット本体の取付に従って、ユニットの緑線をプレオの緑黄線に、ユニットの青線をプレオの緑白線に、それぞれ赤のワンタッチカプラ（市販品でエレクトロタップとも言う）を使って結線します。
⑤ あとは、ユニットの黄線と、１）で取りつけたリレーの黄線を結線します。
⑥ 最後にオレンジ線を、八木澤望氏の「取り付け方法」に従って、自分の選択したい方法で結線すれば完了です。ちなみに車体アースにつなぐのがいちばん簡単です。イグニッションキーがささっている時に、ハザードが点滅しないようにする場合は、別に通常時閉（ＮＣ）タイプのリレーが必要になります。（私はこうやっています）
ちなみに、パーキングに連動させる方法も比較的簡単ですが、私はブレーキを左足で操作する為、パーキングを踏み忘れる事が時々あり、あえてやっていません。
⑦ アンサーバックユニット本体は、適当なところにビニールテープで巻きつければ、簡単に固定できると思います。ちなみに、線が届くようであれば、車両のヒューズボックス奥で、アクセルペダルの上方にあるユニットの側面に両面テープで固定しておいてもいいと思います。（私はこうやっています）
３）その他
① 線の色は良く確認してください。似たような色の線が多くあるので間違いやすいです。また、今のところ、プレオのＡ，Ｂ，Ｃ型各年式で、線の色は変わっていないと思いますが、不安な場合は、ディーラーに問い合わせてください。
② 線が見つかって、ちゃんとつないだのに作動しない場合は、ワンタッチカプラ（市販のエレクトロタップ）の接触不良が考えられますので、その部分を一度外すなどして点検してみてください。
③ オフディレイルームランプ付き車の方へ
アンサーバック作動時に、ルームランプも連動させると夜間は便利です。ただ、施錠時にも点いてしまいますが… 興味のある方は、やってみてください。逆流防止ダイオードと配線などがあれば簡単に出来ます。（ドアスイッチのルームランプ側の線と、アンサーバックユニットの黄線を、逆流防止ダイオードをかまして結線する）
※あなたのプレオが、キーレスによって「ピカ・ピカ」したときの感動は、きっとすばらしいものがあると思います。がんばって下さい。
以上
