スズキ・ワゴンR(MH21S)への

「パパッとスマートにホーンユニット」の取り付け情報

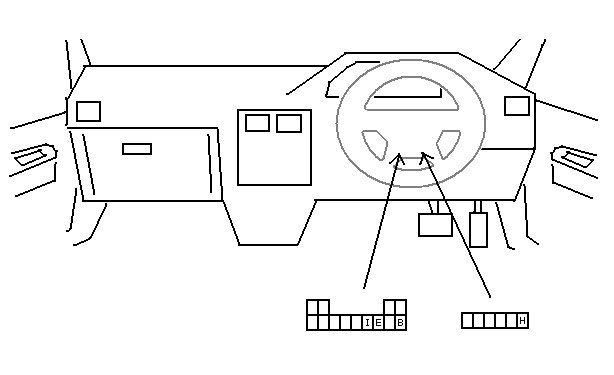

コード色 接続先 信号名
ユニットの赤 図のB(白/赤) 常時電源
ユニットの黒 図のE(黒) アース
ユニットの白 図のH(青) ホーンスイッチ線
スイッチの青 図のI(赤/黄) イルミ電源
