トヨタ・ノア・VOXY(R7#系)への

フットライトLEDコントロールユニットの取り付け情報


【メーカーオプションHDDナビ装着車を除く】

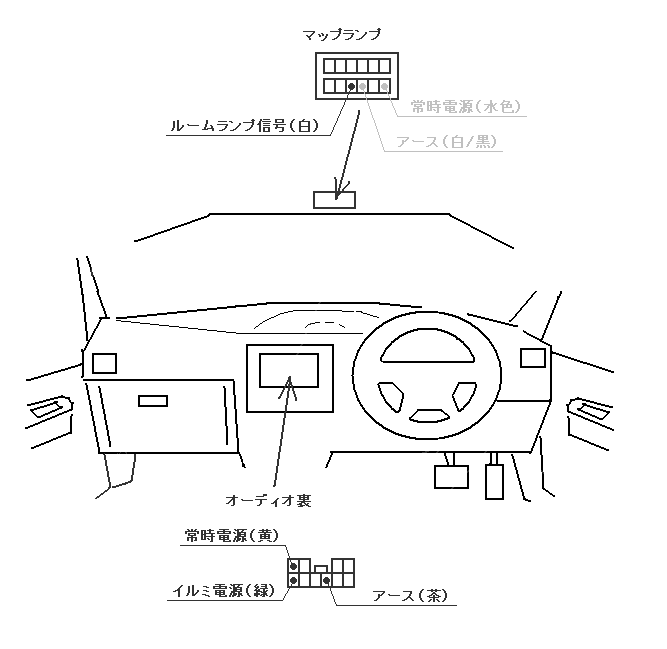

ユニットのコード色 接続先 信号名
オーディオ裏の4番(黄) 常時電源
オーディオ裏の10番(緑) イルミ電源
オーディオ裏の7番(茶) アース
マップランプの10番(白) ルームランプ信号
フットライトLEDのプラス線へ フットライトLED出力






オーディオ裏からの配線取出しには
「電源取出しハーネス」
のご利用が便利です。
