トヨタ・ファンカーゴ(NCP2#系)への
車速感応ドアロックユニットの取り付け情報

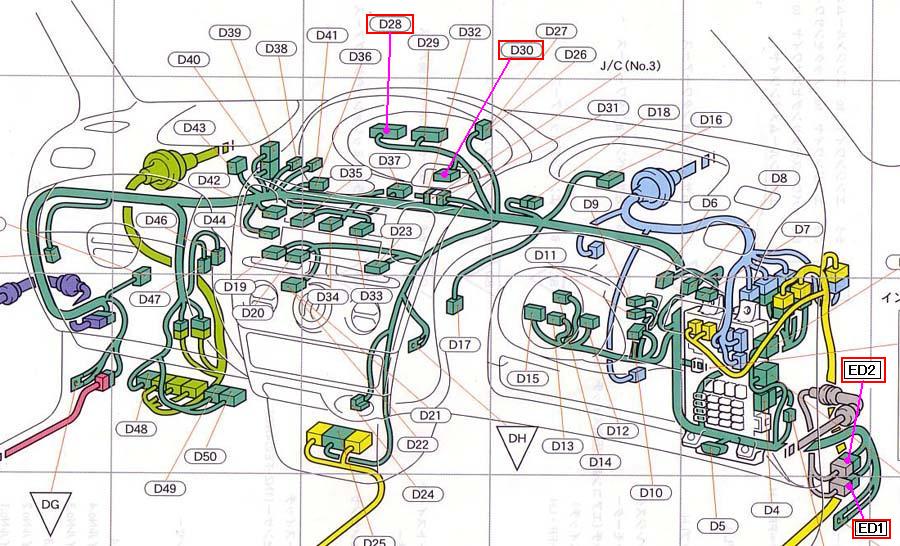

接続するコネクタの位置



●メーター裏のコネクタ(D28)
14番(黄):L端子(DLUの灰)

●メーター裏のコネクタ(D30)
1番(白/黒):アース(DLUの黒)
5番(赤):Pシフト信号(DLUの黄)
14番(紫/白)か(黄緑/赤):車速信号(DLUの白)
17番(赤/黒):IG電源(DLUの赤)

●足元のコネクタ(ED1)
5番(青/黒):ACT-信号(DLUの黄)

●足元のコネクタ(ED2)
9番(茶/黄):ロック(DLUの緑)
10番(緑/黒):アンロック(DLUの青)
全体接続図



DLU本体はメーター裏に設置するのが
良いと思います。
青線と緑線と黄色線(一本)は配線を延長します。
