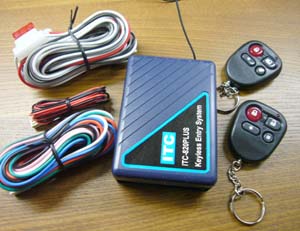

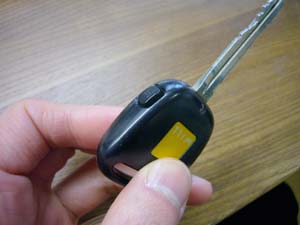

キーレスエントリー ITC-820PLUS 6000円 |

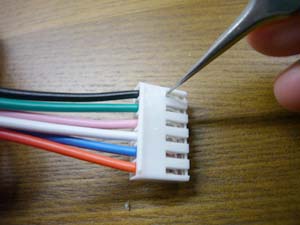

使わないコードは邪魔なので コネクタから抜いておきます。 写真のように端子を押しながら コードを引き抜きます。 |
![]() |
![]() |

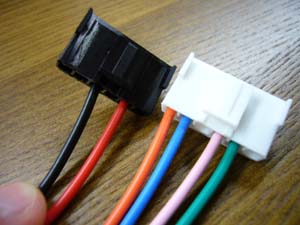

使うコードは、 赤・黒・橙・青・桃・緑 の6本だけ。 |

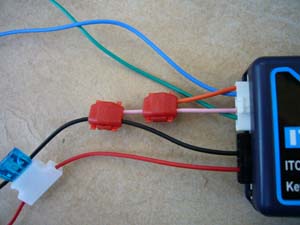

橙と桃 は短く切って分岐タップで 黒線につないでおきます。 車両側への接続は、 赤・黒・緑・青 の4本だけ。 赤→常時電源 黒→アース 緑→ロック 青→アンロック |
![]() |
![]() |

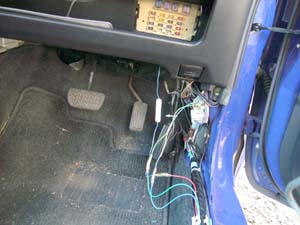

アクセルペダル右となりのキックパネルを 外して結線作業の準備をします。 |

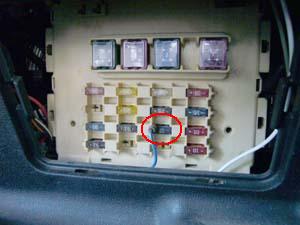

常時電源はヒューズボックスから 「ヒューズ電源」にて取り出します。 赤丸印をつけたところが空いてましたので ここから取りました。 |
![]() |
![]() |

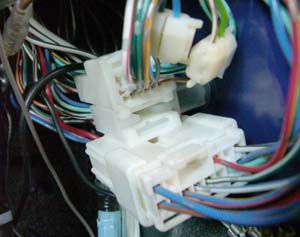

アクセルペダル右のコネクタです。 写真の上側のコネクタから ロック線とアンロック線を取ります。 |

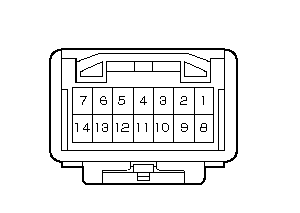

9番(茶/白)がロック線 10番(緑/赤)がアンロック線 アースは近くのネジにトモ締めします。 |
![]() |
![]() |

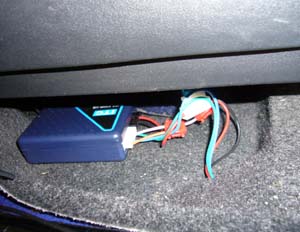

キーレス本体は運転席シートの下に 設置しました。(置いただけ) |

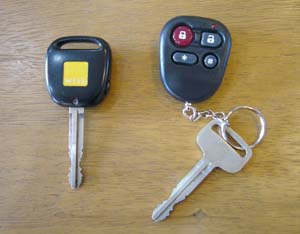

左が標準のキーです。 右が市販キーレスとスペアキー。 もう、標準のキーは使いません。 |
![]() |
